« le: 19 Mars 2019 17:08:22 » |
|

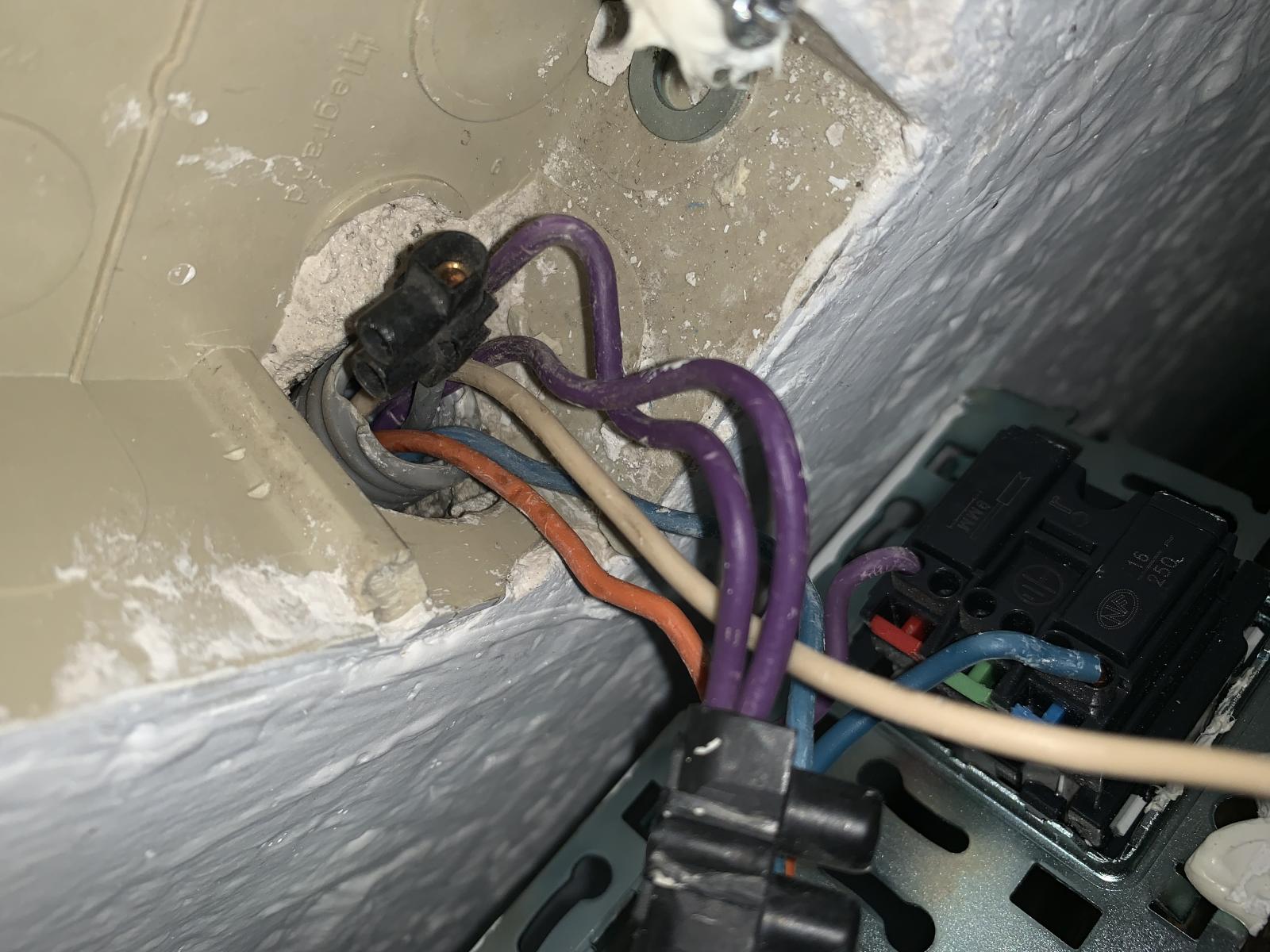

bonjour ,fraîchement arrivé dans le sud ,j ai un pb électrique ,en effet peut de prise fonctionnes pour tant les fils sont passés ,donc je vous met premiere photo deja pour voir si pb de branchement car je suis pas sur que ca soit bien fait ,je connais pas trop en électricité ,merci de votre aide a tous sur 10 prises seul fonctionne 4!!!!!!! IMG_1163.JPG  IMG_1164.JPG  IMG_1165.JPG  IMG_1163.JPG  IMG_1164.JPG  IMG_1165.JPG  IMG_1166.JPG  pour info au testeur 220 sur le fil blanc pas branché et sur l orange ??? rien sur violet et bleue ?? |
|
|
|
|
Journalisée
|
|
|
|
|
capt.reg
|
|
« Répondre #1 le: 19 Mars 2019 17:20:32 » |
|
Pierrot tu as regardé ton tableau ?
|
|
|
|
|
Journalisée
|
|
|
|
|
capt.reg
|
|
« Répondre #2 le: 19 Mars 2019 17:21:33 » |
|
Il n'y a que le ou les circuits prises qui ne fonctionnent pas ?
|
|
|
|
|
Journalisée
|
|
|
|
|
stephane
|
|
« Répondre #3 le: 19 Mars 2019 17:24:03 » |
|
4 prises sur 10 et qui ne sont pas dans la même pièce. De mémoire, on ne peut câbler plus de 6 prises sur le même circuit, regarde au tableau les disjoncteurs ou les fusibles s'il est plus ancien  |
|
|
|
|
Journalisée
|
Stéphane
|
|
|
|
capt.reg
|
|
« Répondre #4 le: 19 Mars 2019 17:28:50 » |
|
Ça dépend de l'âge de l'installation, sur du 2.5 mm2 tu pouvais poser 8 prises
|
|
|
|
|
Journalisée
|
|
|
|
ARTISTE
Membre Héroïque
Hors ligne
Messages: 544
Patrice
Posteur à 26%
Chrome 135.0.0.0  Linux
|
|
« Répondre #5 le: 19 Mars 2019 17:41:28 » |
|

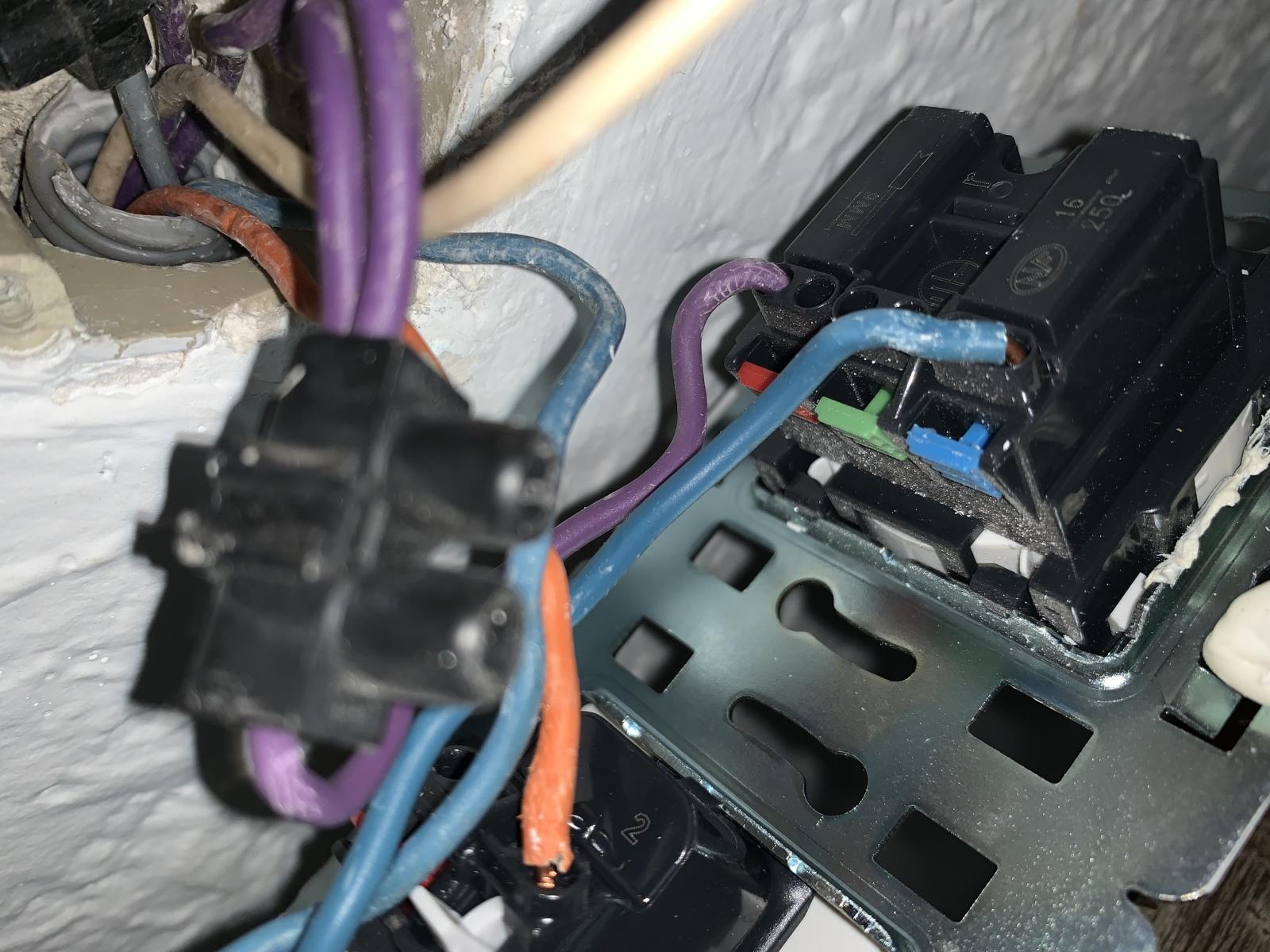

Bonjour,

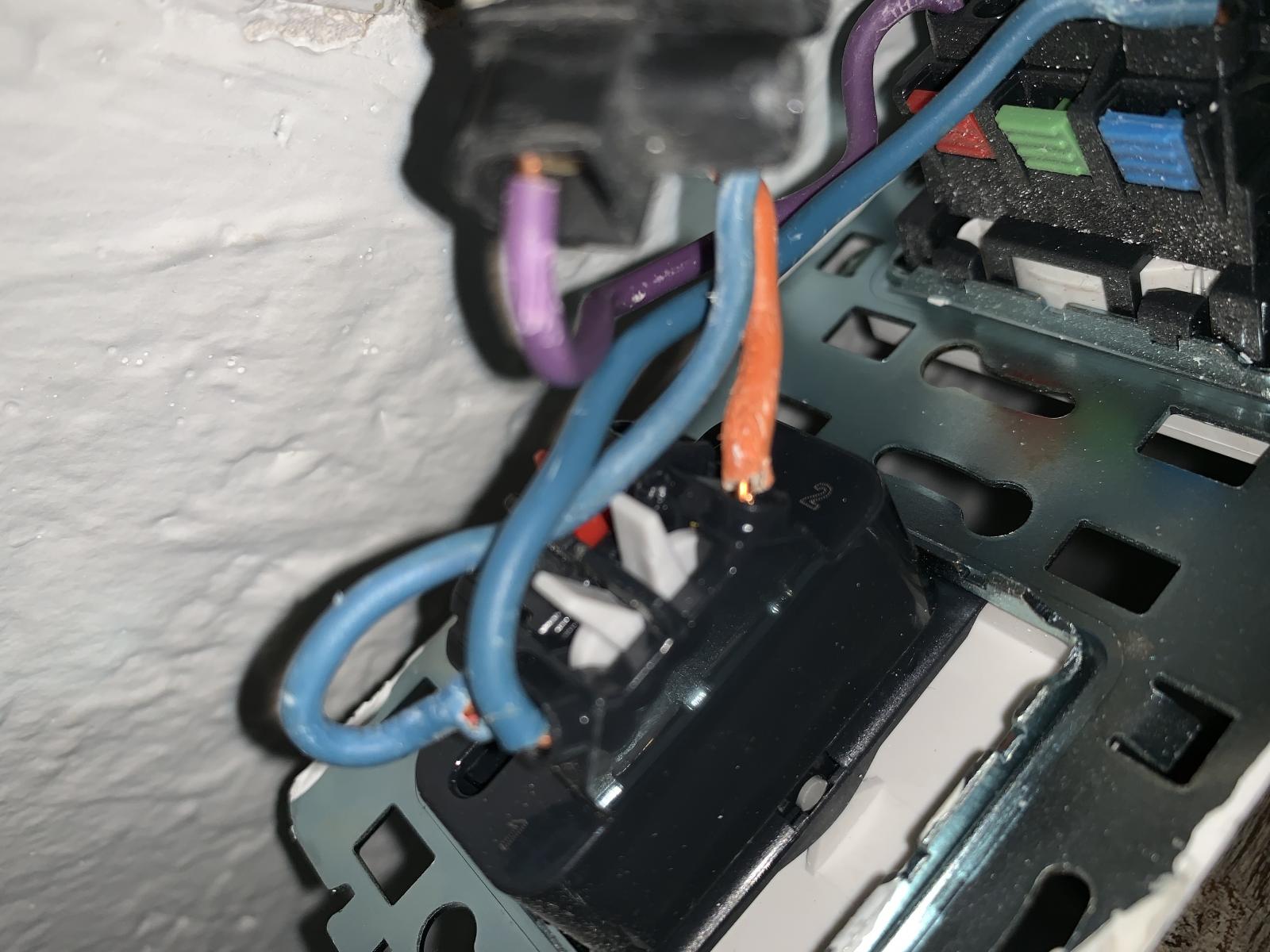

Au vue des photos, sur le même bloc, tu as un interrupteur et une prise.
Ton branchement serait bon si le fil bleu avait le jus (220v)
Attention, il te manque la terre.
L'installation doit être vieille car les couleurs des fils ne sont plus d'époque.
Maintenant, au regard de tes dires (220 sur fil blanc et rien ailleurs) je débrancherais le fil bleu de la prise et je mettrais le blanc à la place et je testerais si ça marche.
Ensuite on verra pour l'interrupteur.
|
|
|
|
|
Journalisée
|
Sessa islamorada 21 - Honda 130 jusqu'en 2020 En 2021 Quicksilver 755 weekend  |
|
|
ARTISTE
Membre Héroïque
Hors ligne
Messages: 544
Patrice
Posteur à 26%
Chrome 135.0.0.0 Linux
|
|
« Répondre #6 le: 19 Mars 2019 17:44:07 » |
|
Bonjour,
Au vue des photos, sur le même bloc, tu as un interrupteur et une prise.
Ton branchement serait bon si le fil bleu avait le jus (220v)
Attention, il te manque la terre.
L'installation doit être vieille car les couleurs des fils ne sont plus d'époque.
Maintenant, au regard de tes dires (220 sur fil blanc et rien ailleurs) je débrancherais le fil bleu de la prise et je mettrais le blanc à la place et je testerais si ça marche.
Ensuite on verra pour l'interrupteur.
Bien sur, après avoir regardé le tableau et fusible comme te l'indique Stéphane. |
|
|
|
|
Journalisée
|
Sessa islamorada 21 - Honda 130 jusqu'en 2020 En 2021 Quicksilver 755 weekend |
|
|
Lio76
Membre Héroïque
Hors ligne
Messages: 616
Lionel - Dieppe (76)
Posteur à 25%
Chrome 128.0.0.0 Win 64
|
|
« Répondre #7 le: 19 Mars 2019 17:45:04 » |
|
En théorie si les prises ne sont pas alimentées par des fils bleus, rouge et jaune/vert cela peut voiloir dire que ces prises sont commandées par un interrupteur.
Si tu utilises un tournevis testeur c'est normal que tu trouves "0v" sur le fil bleu ... c'est le neutre.
La couleur orange est souvent utilisée pour interconnecter des interrupteurs Va et Vient et donc comme une phase d'ou le "220v".
Pour le fil violet c'est peut-être la même chose.
Regarde donc si il n'y a pas des interrupteurs qui semblent ne rien commander (tout du moins pas l'éclairage) ... c'est peut-être eux qui pilotent les prises.
Déjà vu également des prises branchées sur le circuit "chauffaga electrique" et donc si les fusibles/disjoncteurs radiateurs sont OFF, ces prises le sont également.
Bonne investigation.
Ciao
|
|
|
|
« Dernière édition: 19 Mars 2019 17:49:05 par Lio76 »
|
Journalisée
|
Lionel
Néréide : Joker Boat Clubman 22' - Mercury Verado 200ch de 2017 à aujourd'hui
Bellagio : Zodiac Medline IIc - Yamaha 115ch / Yamaha 115ch / Suzuki 115ch de 2007 à 2017
Triskel : Zodiac Mark II Futura GT Sport - Evinrude 30ch de 1997 à 2005
Pamphil : Madrague - Evinrude 6ch de 1986 à 2015
Membre "Grand Largue"
|
|
|
Magkev
CLUB DES DETENDUS DU PARE-BATTAGE
Membre Héroïque
Hors ligne
Messages: 4323
Gilles
Posteur à 33%
 Safari 0.8.2  Mac OS
|
|
« Répondre #8 le: 19 Mars 2019 17:47:35 » |
|
|
|
|
|
|
Journalisée
|
Elan Power 42 - Port d'attache ARZAL
|
|
|
pelaskos
CLUB DES DETENDUS DU PARE-BATTAGE
Membre Héroïque
Hors ligne
Messages: 5699
PIERRE
Posteur à 30%
Chrome 136.0.0.0 Win 64
|
|
« Répondre #9 le: 19 Mars 2019 17:49:01 » |
|

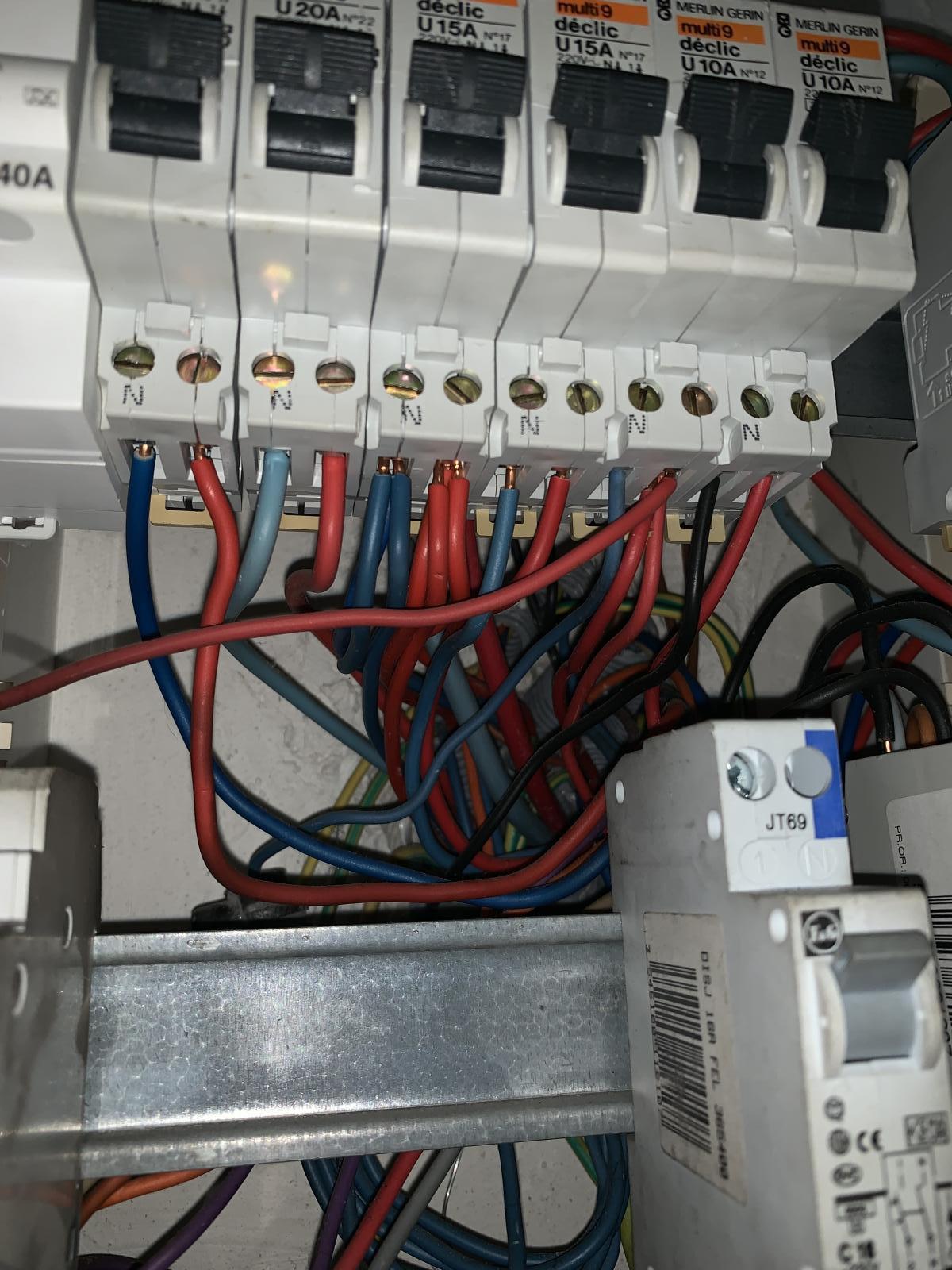

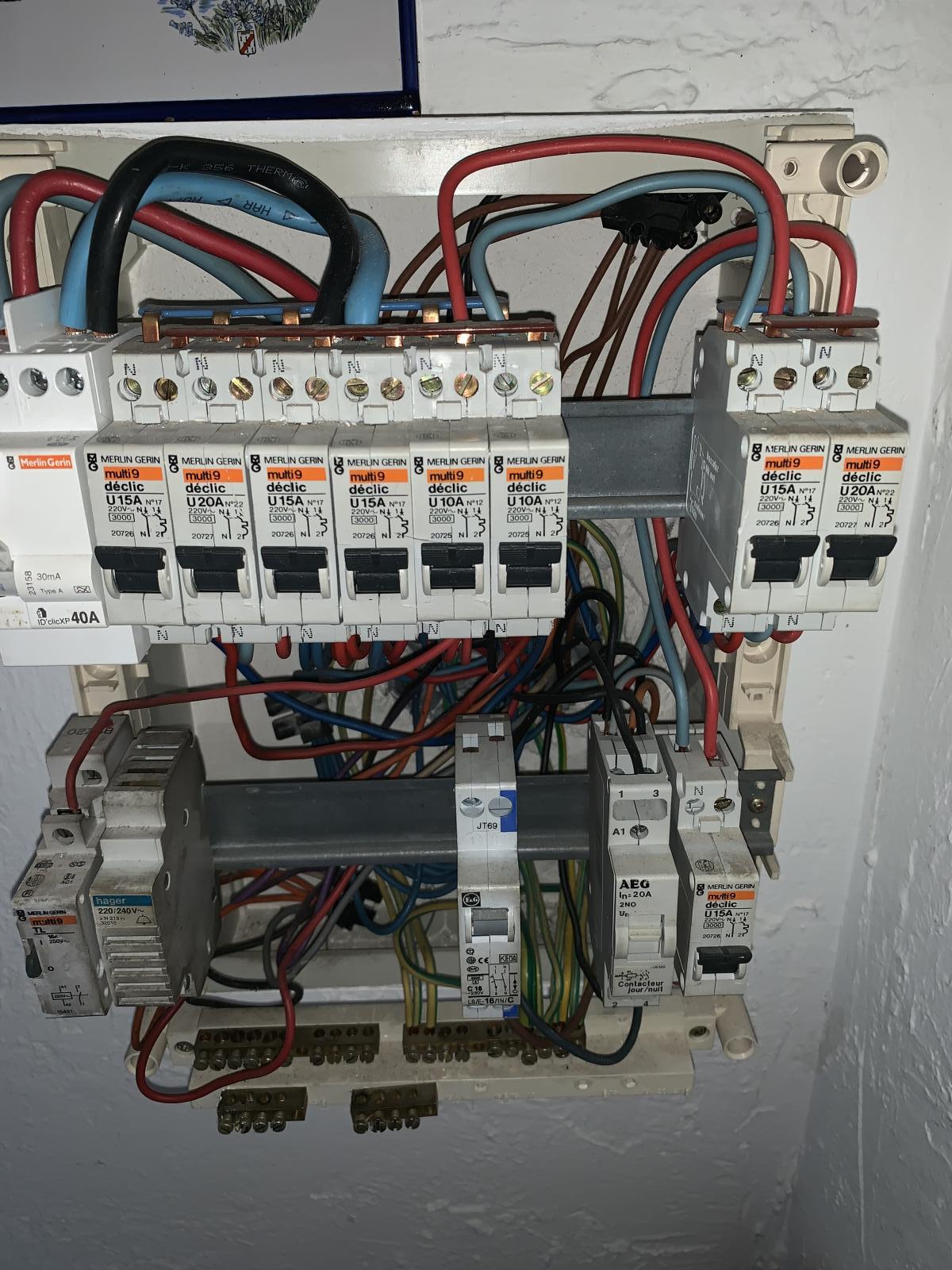

IMG_1172.JPG  IMG_1173.JPG  rien de particulier au tableau |
|
|
|
|
Journalisée
|
|
|
|
pelaskos
CLUB DES DETENDUS DU PARE-BATTAGE
Membre Héroïque
Hors ligne
Messages: 5699
PIERRE
Posteur à 30%
Chrome 136.0.0.0 Win 64
|
|
« Répondre #10 le: 19 Mars 2019 17:52:48 » |
|
Maintenant, au regard de tes dires (220 sur fil blanc et rien ailleurs) je débrancherais le fil bleu de la prise et je mettrais le blanc à la place et je testerais si ça marche.
Ensuite on verra pour l'interrupteur.
donc je debranche le bleue de l inter et je met le blanc ,et je laisse le violet alors sur la prise
sachant que le jus ce trouve sur orange qui lui est sur l inter ,les photos pas asser parlante ???
vous devez voir comment cest branché
|
|
|
|
|
Journalisée
|
|
|
|
pelaskos
CLUB DES DETENDUS DU PARE-BATTAGE
Membre Héroïque
Hors ligne
Messages: 5699
PIERRE
Posteur à 30%
Chrome 136.0.0.0 Win 64
|
|
« Répondre #11 le: 19 Mars 2019 17:54:32 » |
|
Déjà vu également des prises branchées sur le circuit "chauffaga electrique" et donc si les fusibles/disjoncteurs radiateurs sont OFF, ces prises le sont également.
pas de chauffage c est une clim réversible
|
|
|
|
|
Journalisée
|
|
|
|
|
capt.reg
|
|
« Répondre #12 le: 19 Mars 2019 17:57:31 » |
|
Pierrot fait des photos AVANT les changements pour t'y retrouver....
|
|
|
|
|
Journalisée
|
|
|
|
Lio76
Membre Héroïque
Hors ligne
Messages: 616
Lionel - Dieppe (76)
Posteur à 25%
Chrome 128.0.0.0 Win 64
|
|
« Répondre #13 le: 19 Mars 2019 17:57:56 » |
|
Rien de particulier ... si on veut !!! le câblage est loin d'être propre  ... Lorsque les fils sont pluggés dans les disjoncteurs tu ne devrais pas voir le cuivre, donc soit il sont dénudés un peu trop long soit pas assez enfoncés. Mais là n'est pas la question. Ce que tu peux remarquer c'est qu'il n'y a aucun fil de couleur orange ou violet au tableau ... ce qui est +/- normal puisque ces couleurs sont en théorie pour des circuits intermédiaires (va et vient ...). Un truc très important à faire comme tu viens d'emménager c'est de vérifier le serrage de toutes les connections des disjoncteurs (préventions contre les faux contacts et risque d'incendie). Idem pour le bornier de terre, il faut bien vérifier le serrage (prévention des courants de fuites et bon fonctionnement du différentiel). Pas facile de t'aider plus à distance  désolé. Ciao |
|
|
|
|
Journalisée
|
Lionel
Néréide : Joker Boat Clubman 22' - Mercury Verado 200ch de 2017 à aujourd'hui
Bellagio : Zodiac Medline IIc - Yamaha 115ch / Yamaha 115ch / Suzuki 115ch de 2007 à 2017
Triskel : Zodiac Mark II Futura GT Sport - Evinrude 30ch de 1997 à 2005
Pamphil : Madrague - Evinrude 6ch de 1986 à 2015
Membre "Grand Largue"
|
|
|
ARTISTE
Membre Héroïque
Hors ligne
Messages: 544
Patrice
Posteur à 26%
Chrome 135.0.0.0 Linux
|
|
« Répondre #14 le: 19 Mars 2019 17:59:22 » |
|
Maintenant, au regard de tes dires (220 sur fil blanc et rien ailleurs) je débrancherais le fil bleu de la prise et je mettrais le blanc à la place et je testerais si ça marche.
Ensuite on verra pour l'interrupteur.
donc je debranche le bleue de l inter et je met le blanc ,et je laisse le violet alors sur la prise
sachant que le jus ce trouve sur orange qui lui est sur l inter ,les photos pas asser parlante ???
vous devez voir comment cest branché
Attends, tu m'as dit que tu n'avais du jus que sur le blanc |
|
|
|
|
Journalisée
|
Sessa islamorada 21 - Honda 130 jusqu'en 2020 En 2021 Quicksilver 755 weekend |
|
|
ARTISTE
Membre Héroïque
Hors ligne
Messages: 544
Patrice
Posteur à 26%
Chrome 135.0.0.0 Linux
|
|
« Répondre #15 le: 19 Mars 2019 18:02:59 » |
|
Maintenant, au regard de tes dires (220 sur fil blanc et rien ailleurs) je débrancherais le fil bleu de la prise et je mettrais le blanc à la place et je testerais si ça marche.
Ensuite on verra pour l'interrupteur.
donc je debranche le bleue de l inter et je met le blanc ,et je laisse le violet alors sur la prise
sachant que le jus ce trouve sur orange qui lui est sur l inter ,les photos pas asser parlante ???
vous devez voir comment cest branché
Si tu as du jus sur l'orange, en actionnant l'interrupteur tu devrais avoir du jus sur la prise car le branchement me semble bon dans ce cas. |
|
|
|
|
Journalisée
|
Sessa islamorada 21 - Honda 130 jusqu'en 2020 En 2021 Quicksilver 755 weekend |
|
|
|
stephane
|
|
« Répondre #16 le: 19 Mars 2019 18:35:18 » |
|
je vérifierais bien là et en premier le fil bleu du disjoncteur de droite, soit il est dénudé vraiment trop long ou il ne fait pas contact. Quand au second disjoncteur entouré, j'ai du mal à croire que tous les fils rouge, il y en a 3 ou 4 entrent dans la cosse de serrage  |
|
|
|
|
Journalisée
|
Stéphane
|
|
|
serval
SAUVETEUR SNSM
Membre Héroïque
Hors ligne
Messages: 5163
Marc
Posteur à 29%
 Firefox 138.0 Win 64
|
|
« Répondre #17 le: 19 Mars 2019 19:06:18 » |
|
Conseils de base mais pense a disjoncter avant de mettre les mains la dedans et de tester si il n y a plus de jus hein |
|
|
|
|
Journalisée
|
 ACM 1100 Fly 2 X kamd 44 260 Ch 2008 a 2012 Cap Camarat 7.5 DC + 250 ch suzuki 2012 a 2015 Leader 9 2 x D3 200 cv 2015 à 2018 NC 33 2 x D3 220 cv 2018 à 2019 Antares 11 OB 2 x 300 cv Verado Blanc 2021 à 2024 Brig 6 Eagle Saint tropez Edition 2019 à 2021 Medline 6.8 avec 200 Suz' 2021 à....... Port d'attache : Cap d'Agde et Marseillan (34) |
|
|
Pier Ildut
CLUB DES DETENDUS DU PARE-BATTAGE
Membre Héroïque
Hors ligne
Messages: 2211
Pierre
Posteur à 32%
Firefox 115.0 Win 64
|
|
« Répondre #18 le: 19 Mars 2019 19:10:25 » |
|

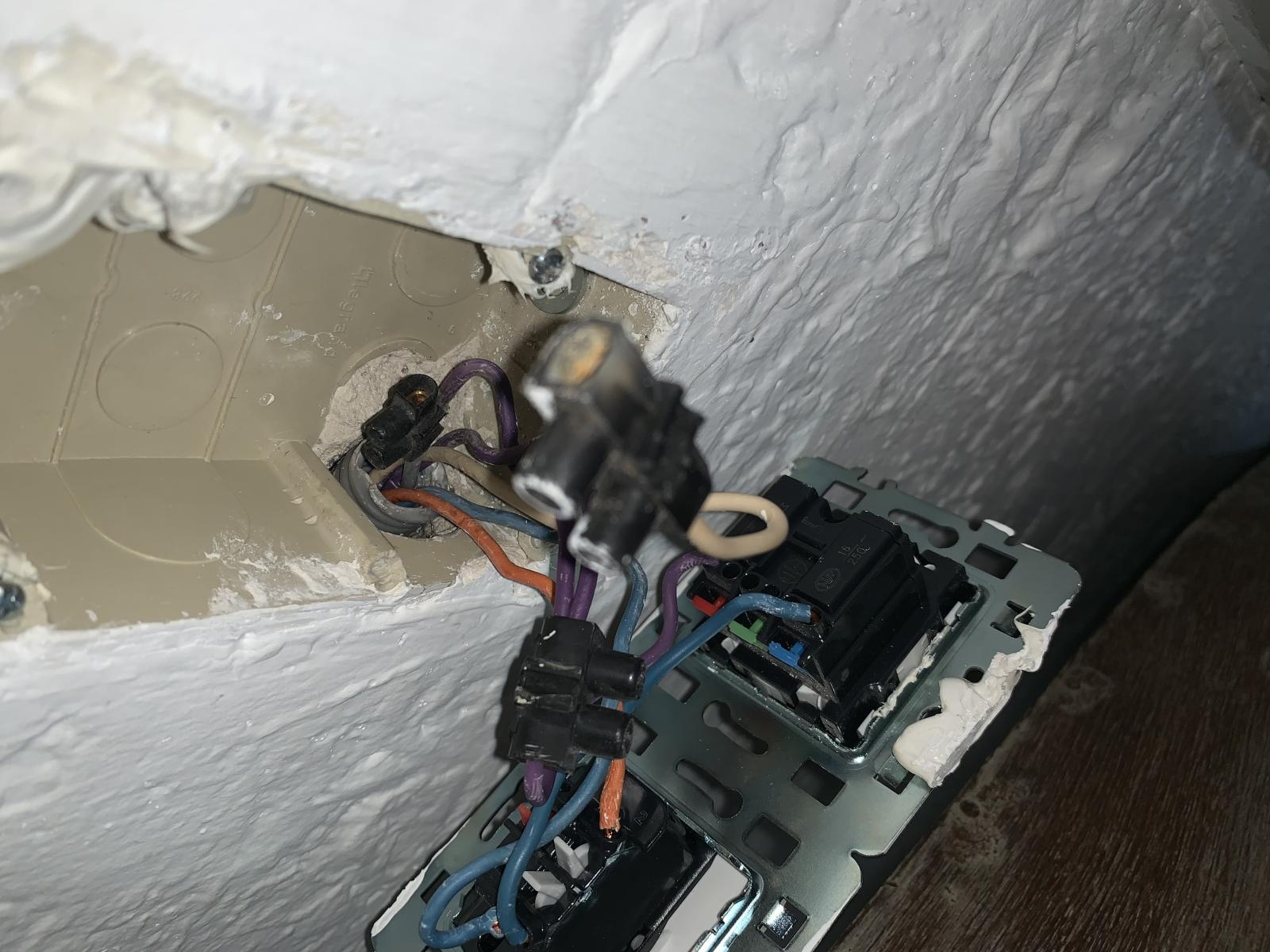

IMG_1164.JPG Ça Pierre, c'est une prise ou bien un interrupteur ? Fil bleu = jamais sur un interrupteur, interdit ! |
|
|
|
|
Journalisée
|
MF 755. DF200.
|
|
|
Pier Ildut
CLUB DES DETENDUS DU PARE-BATTAGE
Membre Héroïque
Hors ligne
Messages: 2211
Pierre
Posteur à 32%
Firefox 115.0 Win 64
|
|
« Répondre #19 le: 19 Mars 2019 19:13:36 » |
|
IMG_1173.JPG Ça aussi interdit : le noir sur un plot Neutre (sur le disjoncteur à droite). Cette couleur est réservée pour un conducteur Phase. |
|
|
|
|
Journalisée
|
MF 755. DF200.
|
|
|
pelaskos
CLUB DES DETENDUS DU PARE-BATTAGE
Membre Héroïque
Hors ligne
Messages: 5699
PIERRE
Posteur à 30%
Chrome 136.0.0.0 Win 64
|
|
« Répondre #20 le: 19 Mars 2019 19:26:12 » |
|
merci ,a vos dire c est ni fait ni a faire ,commençons par les photos de la première prise et interrupteur résumons j ai du 220 sur l orange et le blanc non branché ,je fais quoi des bleues et des violet  ? je dois dire que la suis un peut paumé dans ce bordel je veux bien tout reprendre si quelqun me dit ou brancher quoi ?? |
|
|
|
|
Journalisée
|
|
|
|
Pier Ildut
CLUB DES DETENDUS DU PARE-BATTAGE
Membre Héroïque
Hors ligne
Messages: 2211
Pierre
Posteur à 32%
Firefox 115.0 Win 64
|
|
« Répondre #21 le: 19 Mars 2019 20:00:31 » |
|
Y a de quoi être paumé effectivement. Maintenant c'est peut-être moins méchant ou dangereux qu'il n'y parait. Ce qui est sûr, ça n'a pas été réalisé dans les règles. Déjà au niveau de ton tableau : Le disjoncteur en bas à droite est repiqué sur les deux en haut à droite qui sont eux-même repiqués sur le groupe de six en haut à gauche. Et tout ça avec des sections de conducteurs qui me semblent faibles (1,5² ?). Ils devraient tous être alimentés par des peignes comme les six en haut à gauche. IMG_1172.JPG Tu dis que tu as 220v entre le orange et le blanc. Sais tu d'où vient le blanc ? En théorie ce sont deux couleurs réservées "Phase" (donc tu devrais avoir zéro volt entre une phase et une autre phase). Pour moi le première chose à faire : un relevé complet et précis de l'existant. - Tous les points desservis : tableau principal, boites de dérivation si il y en a, prises, inters, lampes, , chauffages, appareils spéciaux (four, plaque de cuisson, machines à laver...) - Identifier tous les fils entre ces différents points : tenant/aboutissant/couleur. C'est un gros boulot mais après ce sera du gâteau. |
|
|
|
|
Journalisée
|
MF 755. DF200.
|
|
|
|
|
Pier Ildut
CLUB DES DETENDUS DU PARE-BATTAGE
Membre Héroïque
Hors ligne
Messages: 2211
Pierre
Posteur à 32%
Firefox 115.0 Win 64
|
|
« Répondre #23 le: 19 Mars 2019 21:06:00 » |
|
|
|
|
|
|
Journalisée
|
MF 755. DF200.
|
|
|
lomdurone
Membre Héroïque
Hors ligne
Messages: 4754
Denis - alienor 470 de 1989 - 40 yam 2011
Posteur à 30%
Firefox 105.0  Win NT 6.2
|
|
« Répondre #24 le: 19 Mars 2019 21:07:21 » |
|
Je commencerais par revisser (avec un bon tournevis) tous les contacts comme dit précédemment. J'ai eu ce problème lorsque je suis rentré dans la maison il y a ... 20ans (que le temps passe ) L'électricien avait juste donné un coup de tournevis et ça a marché pendant 6 mois avant de tomber en panne  |
|
|
|
|
Journalisée
|
La dialectique de l'instant nous permet d'apercevoir cette nécessité comme l'unité du possible et ainsi surgit l'immédiateté de la perception du principe de la vitesse d'atteinte
Denis
|
|
|
|
Doudou
|
|
« Répondre #25 le: 19 Mars 2019 21:42:38 » |
|
Y a de quoi être paumé effectivement. Maintenant c'est peut-être moins méchant ou dangereux qu'il n'y parait. Ce qui est sûr, ça n'a pas été réalisé dans les règles.  Déjà au niveau de ton tableau : Le disjoncteur en bas à droite est repiqué sur les deux en haut à droite qui sont eux-même repiqués sur le groupe de six en haut à gauche. Et tout ça avec des sections de conducteurs qui me semblent faibles (1,5² ?). Ils devraient tous être alimentés par des peignes comme les six en haut à gauche. Tu dis que tu as 220v entre le orange et le blanc. Sais tu d'où vient le blanc ? En théorie ce sont deux couleurs réservées "Phase" (donc tu devrais avoir zéro volt entre une phase et une autre phase). Pour moi le première chose à faire : un relevé complet et précis de l'existant. - Tous les points desservis : tableau principal, boites de dérivation si il y en a, prises, inters, lampes, , chauffages, appareils spéciaux (four, plaque de cuisson, machines à laver...) - Identifier tous les fils entre ces différents points : tenant/aboutissant/couleur. C'est un gros boulot mais après ce sera du gâteau. Quand je vois des installations de la sorte ça m’hérisse le poil Je comprend mieux maintenant qu’il y aie des accidents ménagers ou bien des incendies. Si en plus il y a des prises sur du 1’5 carré..... |
|
|
|
|
Journalisée
|
Quicksilver 755 Cruiser / Mercury 225  |
|
|
lomdurone
Membre Héroïque
Hors ligne
Messages: 4754
Denis - alienor 470 de 1989 - 40 yam 2011
Posteur à 30%
Firefox 105.0 Win NT 6.2
|
|
« Répondre #26 le: 19 Mars 2019 21:48:11 » |
|
Quand je vois des installations de la sorte ça m’hérisse le poil Je comprend mieux maintenant qu’il y aie des accidents ménagers ou bien des incendies. Si en plus il y a des prises sur du 1’5 carré..... Je viens de refaire l'électricité de la cuisine au Grau et il y avait une prise double sur du 08 Étonnant, non ? (pour plagier la minute nécessaire de Mr Cyclopède ) |
|
|
|
|
Journalisée
|
La dialectique de l'instant nous permet d'apercevoir cette nécessité comme l'unité du possible et ainsi surgit l'immédiateté de la perception du principe de la vitesse d'atteinte
Denis
|
|
|
|
capt.reg
|
|
« Répondre #27 le: 19 Mars 2019 21:49:34 » |
|
Je suis étonné...
Pierre, La maison où tu as ces problèmes était-elle occupée avant que tu emménages ?
Si oui :
- il y a de grandes chances que les prises y fonctionnaient...
- Et surtout il y a peu de chances que l'ancien occupant ait modifié des branchements dans le tableau ! (alors doucement avant d'intervenir ! mettre aux normes c'est pour plus tard)
Avant de tout bidouiller, je pense qu'il serait sage de vérifier l'état de ce qui existe.
Comme déjà dit : resserrer les borniers (et vérifier que ce que tu viens de serrer et bien bloqué) tester que tes disjoncteurs ne sont pas hs...
C'est le point de départ. En tous cas avant de déplacer des fils dont tu ne maitrises pas l'utilité....
|
|
|
|
|
Journalisée
|
|
|
|
|
stephane
|
|
« Répondre #28 le: 19 Mars 2019 21:55:03 » |
|

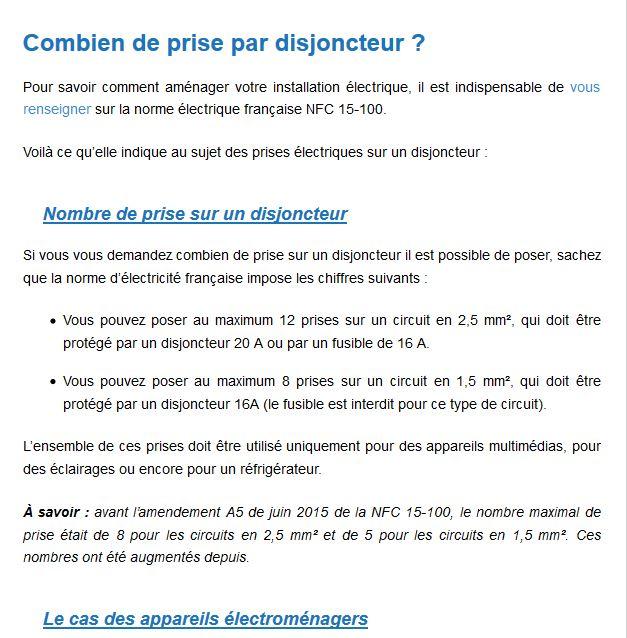

Eh oui, la norme C15-100 a évolué avec des modifications qui ne vont pas toutes dans le bon sens. Des prises avec du 1.5 mm2, c'était et c'est toujours |
|
|
|
|
Journalisée
|
Stéphane
|
|
|
|
capt.reg
|
|
« Répondre #29 le: 19 Mars 2019 22:00:17 » |
|
Oui, et une autre modification de la NFC 15-100 en 2017.... dur à suivre ! Mais ce n'est pas le problème actuel de Pierrot.  |
|
|
|
|
Journalisée
|
|
|
|
|
